Medición de Aparatos de Vía y Desvíos Ferroviarios con AMBERG en México
Verificación geométrica de desvíos, cambios, cruces y escapes ferroviarios con precisión submilimétrica
¿Qué son los Aparatos de Vía?

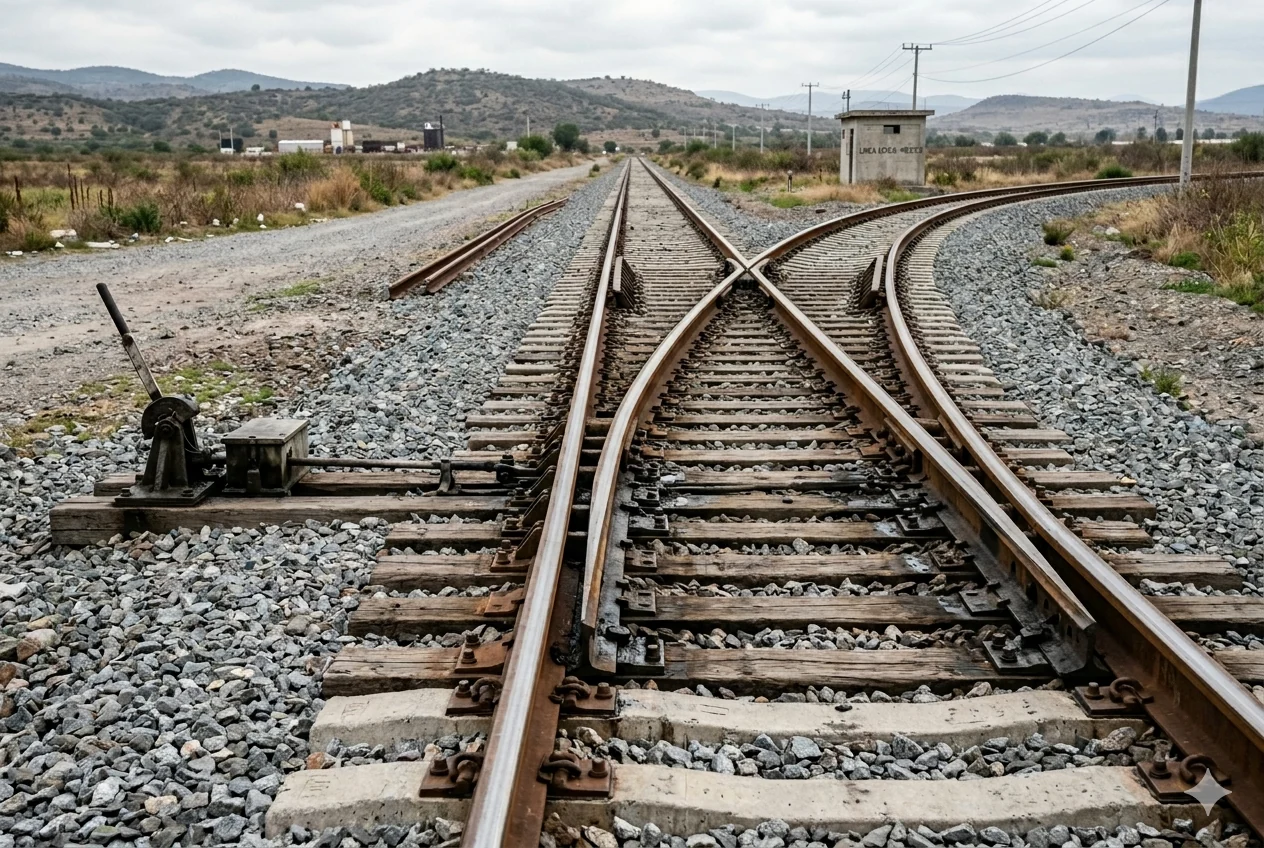

Los aparatos de vía son los elementos mecánicos que permiten cambiar la dirección de circulación del tren: desvíos (switches/turnouts), cruces (crossings), escapes (crossovers) y combinaciones de estos. Son los puntos más críticos de la infraestructura ferroviaria.
Por su complejidad geométrica, los aparatos de vía requieren una verificación topográfica especializada que va más allá del control geométrico estándar de vía recta o curvas. Las tolerancias son más estrictas y los parámetros a medir son más numerosos.
- Desvíos simples, dobles y compuestos
- Cruces y travesías (diamond crossings)
- Escapes simples y dobles (crossovers)
- Tolerancias más estrictas que vía estándar
Parámetros que Verificamos
Mediciones específicas para aparatos de vía
Ancho de Vía en Zona de Cambio
El ancho de vía varía a lo largo del desvío: desde la aguja hasta el corazón (frog). Medimos el gauge en múltiples puntos para verificar que las transiciones sean correctas y el material rodante circule sin restricciones.
Posición de Agujas y Corazón
La posición geométrica de las agujas (switch blades) y el corazón (frog point) debe coincidir con el diseño. Desviaciones milímétricas causan desgaste acelerado, ruido y riesgo de descarrilamiento.
Alineación de Ramas
Verificamos que ambas ramas del desvío (recta y desviada) estén correctamente alineadas. Incluye la verificación de curvas de transición y la continuidad geométrica con la vía adyacente.
Nivelación y Peralte
La nivelación longitudinal y transversal del aparato de vía debe garantizar una transición suave. Medimos el perfil vertical completo y el peralte en la rama desviada cuando aplica.
Cómo Realizamos la Medición

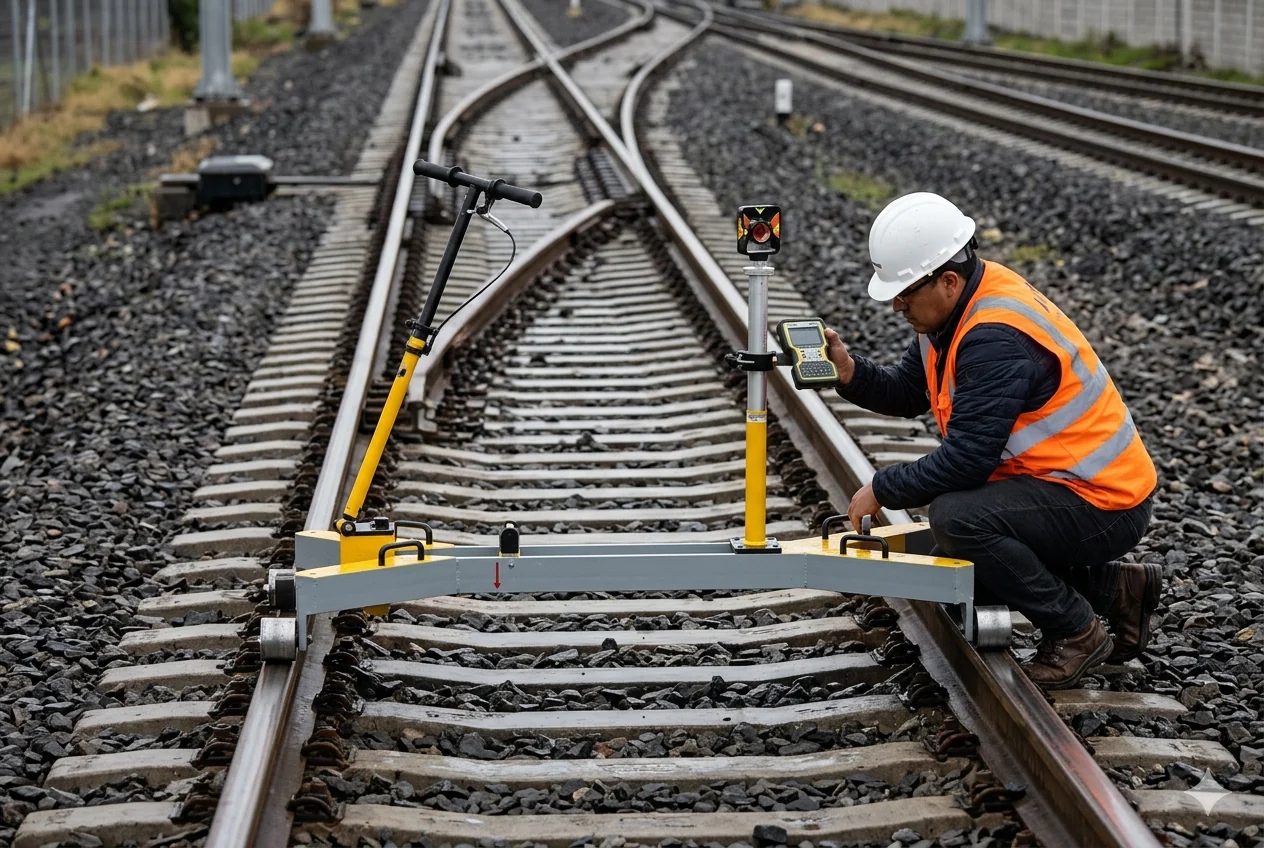

La medición de aparatos de vía combina el uso de carros AMBERG para los tramos rectos y curvos, con mediciones puntuales de alta precisión en los elementos críticos del desvío: agujas, contraagujas, corazón y contracarriles.
El carro recorre cada rama del aparato midiendo la geometría continua, mientras que los puntos singulares se miden con estación total para obtener coordenadas absolutas de cada elemento.
- Medición de ambas ramas (recta y desviada)
- Coordenadas absolutas de puntos singulares
- Verificación contra planos de diseño del fabricante
- Resultados con desviaciones y correcciones necesarias
Lo que Usted Recibe
Entregables específicos para aparatos de vía
Plano del Aparato
Plano detallado del aparato de vía con coordenadas de todos los elementos: agujas, contraagujas, corazón, contracarriles. Incluye comparación con el diseño teórico del fabricante.
Reporte de Desviaciones
Tabla de desviaciones de cada punto medido respecto al diseño. Identifica qué elementos están fuera de tolerancia y la magnitud de la corrección requerida.
Datos Digitales
Archivos en formatos estándar (ASCII, DXF, LandXML) con coordenadas absolutas. Compatibles con software ferroviario para análisis posterior y seguimiento histórico.
Equipos que Utilizamos

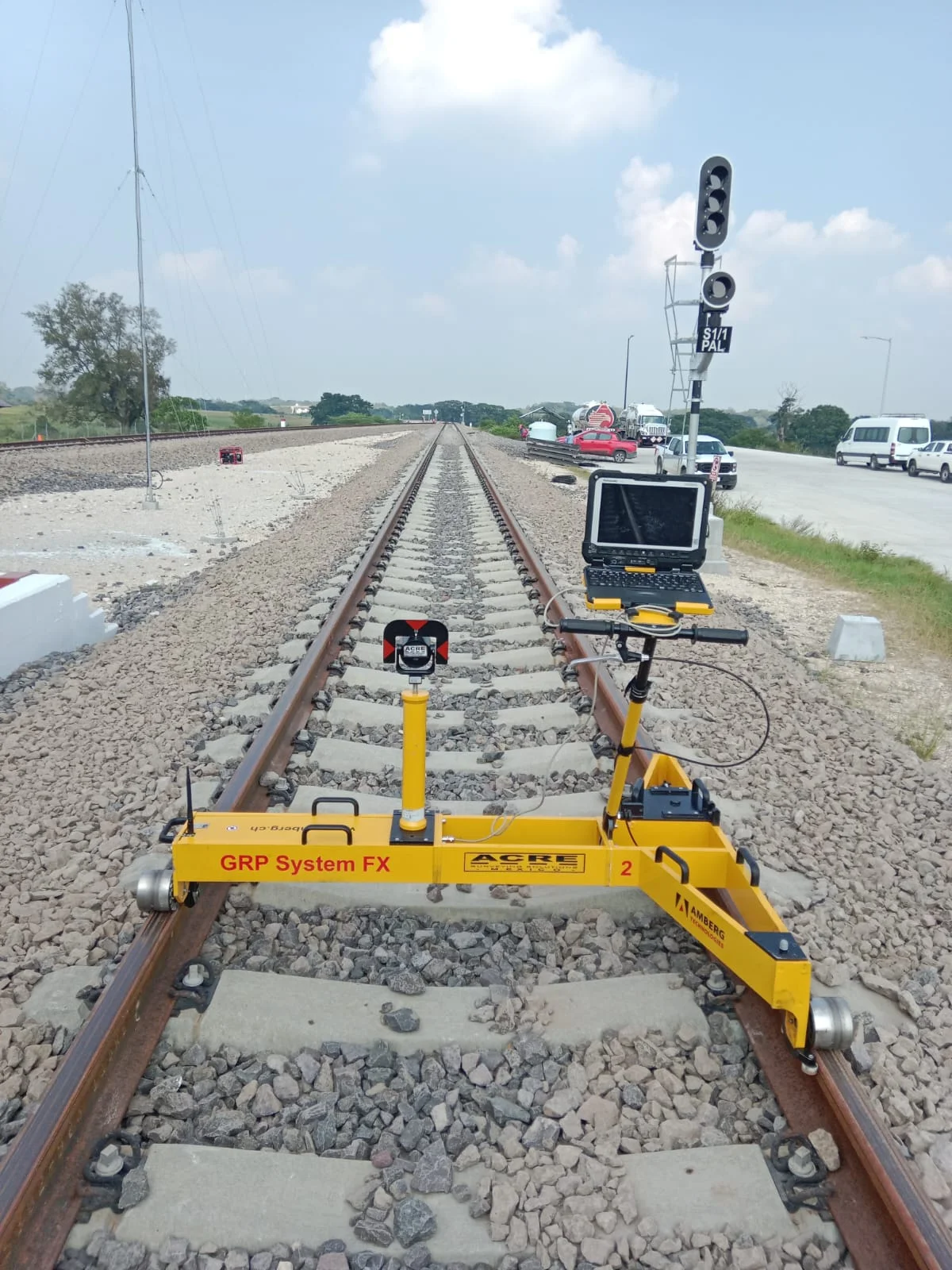

Para la medición de aparatos de vía utilizamos el carro GRP 1000 de AMBERG por su precisión de ±1 mm, fundamental en los puntos críticos de los desvíos donde las tolerancias son más estrictas.
Complementamos con estación total de alta precisión para la medición de puntos singulares y el posicionamiento absoluto del aparato de vía en el sistema de coordenadas del proyecto.
- GRP 1000: Precisión máxima para zonas críticas
- Estación total para puntos singulares
- Software especializado para aparatos de vía
